工艺经验:常见喷漆房及工作原理

更新时间:2020-11-06  16:17:49  作者:浩博环保  来源:http://www.zjhobo.com/vipjz11/vip_doc/18839101.html


  喷漆房确切的称呼应该是“喷烤漆房”,是用来对被喷涂件提供一个相对封闭、洁净的又可以保持一定温度的空间的场所。喷漆房按照漆雾处理方式可以简单分为干式喷漆房和湿式喷漆房两种。而湿式喷漆房又可分为水帘式喷漆房、无泵水幕式喷漆房、水旋式喷漆房三种。因此,常见的四大喷漆房分别为干式喷漆房、水帘式喷漆房、无泵水幕式喷漆房、水旋式喷漆房,接下来浩博环保将为大家一一介绍这四大喷漆房,看看你知道几个?


  1.干式喷漆房

  干式喷漆房是目前公认的技术上完备的喷漆室之一,它改变了老式喷漆室工作区污染严重、漆雾处理能力差、安全性差、性能不稳定、不能满足环保要求等状况。干式喷漆房具有设计先进、结构合理、外形美观、漆雾处理效率较高、性能稳定、安全可靠、刚性强度好,照明无阴影等优点。干式喷漆房主要由室体系统、被动进风过滤系统、漆雾过滤系统、有机废气处理系统、抽排风系统、照明系统、控制系统等部分组成。

  干式喷漆房的优点:结构简单,通风量和风压均匀,涂料损耗小,涂覆效率高。由于不使用水,不必进行废水处理,运行费用低。改变喷漆室不在有水和油污。

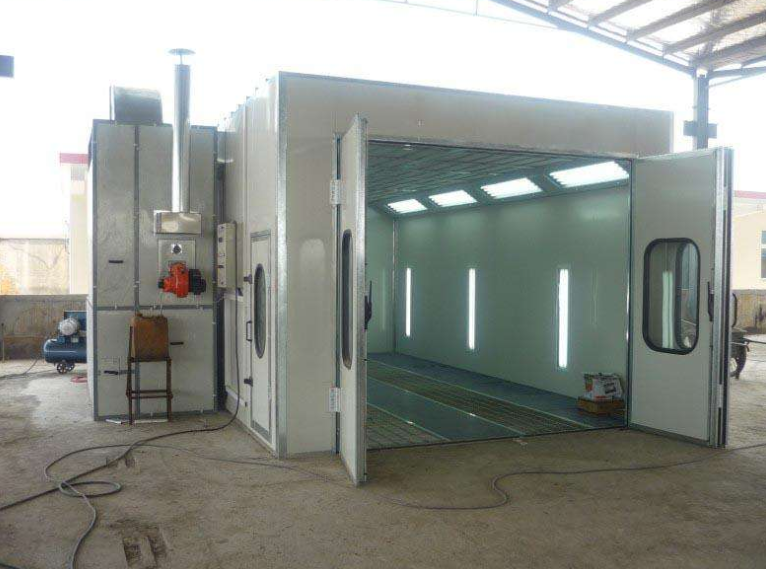

喷漆房


  2.水帘喷漆房

  水帘喷漆房为湿法处理设备,设备前面为水幕板,水幕板上面为溢流槽,水幕板后面为多级水帘过滤器。喷漆时,进入喷漆室的漆雾首先与水幕相遇,被冲刷到水箱内。其余漆雾在通过多级水帘过滤器时被拦截在水中。水箱内的水由水泵提升到水幕及多级水帘过滤器顶的溢水槽,溢流到水幕板上形成水幕。水帘喷漆房室内为不锈钢水帘板,水帘板结构设计先进合理,保证室内气流速度、提高涂装上漆率和残漆捕捉率。并使水帘层均匀,连续、可靠、无中断带无水花飞溅。涡卷装置,气水分离挡板的可组拼,拆卸设置方式能充分洗涤分离残漆和汽水,可以达到净化环境和方便有效解决板上漆渣清理保全问题,特别方便维护保养。

  水帘喷漆房是由室体、水槽、不锈钢水帘板、水循环系统、抽风过滤系统等组成,正常完成工件喷涂的同时能有效防止废漆排放而污染环境。

  水帘喷漆室工作原理:工件通过悬挂输送机送入喷漆室,或用工作台转台放置工件。操作者用手持式静电喷漆枪或固定式旋杯喷漆枪对工件进行喷涂作业使用静电喷枪,漆雾捕集效果好。飞散的过喷漆雾随气流吸引至水幕净化,再经喷淋净化后,经气水分离装置,将净化后的气体排出室外。由水幕捕捉到的漆雾随水流泻入盛水池,经水泵抽吸过滤,油漆残渣浮于水面。然后将油漆凝聚剂加入水池内,油漆残渣即行凝聚成疏松团块,然后用盛器舀出集中处理,保持水质清洁,从而完成漆雾净化目的。

  水帘喷漆房应用范围:机械、汽车配件、金属制品、装饰件、家电、家具等行业的工件喷涂。水帘喷漆室适用:单侧喷涂,也可多台组合后进行双面喷涂。


喷漆房


  3.无泵水幕喷漆房

  无泵水幕喷漆房采用空气诱导提水形成循环水幕。含有漆雾的空气在与水幕撞击后,穿过水帘进入气水通道,与通道里的水产生强烈的混合,当进入集气箱后,流速突然降低,气水分离,空气通过挡水板后,被排风机排放到大气中;而被分离的水在集气箱汇集后流入溢水槽,水从溢水槽溢流到泛水板上形成水幕,流回水箱。循环水中添加特殊的絮凝剂,改变漆雾的粘附状况,使漆雾结成渣块,便于清理。原理:利用排风高速诱导提水,将排风系统与提水系统合二为一,形成无泵的水循环系统,即省去了整个水泵循环供水系统,简化了结构,减少了占地面积;实现无泵循环供水后,克服了现有各类水泵供水系统容易漆渣堵塞的致命缺陷,维护简便,设备性能可靠,不易出故障,使用方便;由于含有漆雾的空气,经过水幕、水帘、以及气水通道内与水雾的强烈混和搅拌,形成多级净化过程,提高了净化效率。

  无泵水幕喷漆房工作原理:工作时工件置于前室内设置的可旋转的工作平台上,喷漆工在前室内面对工件喷漆,前室内由于风机的抽吸作用形成由外而内的气流,将喷漆形成的漆雾通过喷漆室处理后排出车间,保证车间内及喷漆工工作环境不被漆雾污染。同时,漆雾通过喷漆室时被水处理后排放。通过式前室应用于中小型工件大批量的喷漆作业。工件用悬挂链从喷漆室的一侧穿入喷漆室,从另一侧穿出,喷漆工在工件通过前室时完成喷漆工作。

  无泵水幕喷漆房应用范围:机械、电器仪表、轻工、飞机、机车等各行业的喷漆和漆雾过滤作业。


喷漆房


  4.水旋喷漆房:

  水旋喷漆房是采用上送风下抽风,漆雾捕集装置在喷漆房的下方,适用于大中型工件。以水作为介质,采用上送风下抽风的方式,使漆雾与水在喷漆室下部充分混合的漆雾处理设备。水旋喷漆室平面可大可小,适合于大中型工件的高级喷涂。

  水旋喷漆房工作原理:新鲜空气通过空调送风装置送入水旋喷漆室室体顶部的均压室,经均流调节器和过滤层后,以0.45m/s的端面风速均匀地送入室体内,自上而下,将工件置入具有一定风速的均流层中,使飞溅的废漆雾压入水旋喷漆室水旋器,水在高速气流的冲击下被雾化后和废漆雾充分混合,从而使漆雾被吸引到水中而带走,含水份的空气再经气水分离后,洁净的空气经排风系统送入大气中,其漆雾的净化率≥98%;而含漆雾的水流入循环水池,通过凝聚净化(水中定期添加专用凝聚剂)后由循环泵送入到喷漆室循环使用,漂浮的漆渣定期捞出后进行深埋或焚烧处理。

  水旋喷漆房应用范围:家用电器、自行车、家用及商用钢家具、汽车、摩托车零部件及表面喷涂、仪器仪表外壳,电器柜、农用机械、运动器材、其它。


  以上就是关于“常见的四大喷漆房及其工作原理,你知道几个?”的相关内容,更多有关涂装生产线的设备信息,欢迎关注我们获取更新资讯!
